Kantteile
Form mit Funktion
Mehr als nur ein Winkel
Unsere Kantteile verbinden Maßhaltigkeit mit Stabilität. Ob einfache Winkel, komplexe Geometrien oder hochpräzise Serienbauteile – mit modernen CNC Abkantpressen fertigen wir exakt nach Zeichnung oder 3D-Modell.
Technische Möglichkeiten
- Max. Biegelänge: 1.200 mm
- Materialstärke: Von 0,1 mm bis 8 mm (Stahl, Edelstahl, Alu, Kupfer, Messing)
- Biegewinkel: Frei programmierbar, auch mehrfach-Abkantungen möglich
- Werkzeuge: Radius-, Segment- und Spezialwerkzeuge für anspruchsvolle Teile
- Wiederholgenauigkeit: Bis zu ±0,1 mm durch CNC-gesteuerte Maschinen
- Sonderwerkzeuge: Eigene Fertigung im Haus
Typische Anwendungen
- U-Profile, Z-Profile, Gehäuse, Trägersysteme
- Kantlaschen, Halterungen, Konsolen
- Geformte Funktionsteile mit Durchzügen, Ausbrüchen und Prägungen
- Serienfertigung für Maschinen-, Fahrzeug- und Gerätebau
Konstruktionshinweise für Kantteile
- Faustregel: Innenradius ≥ Materialstärke.
-
Bei weichen Materialien (Alu, Messing, Kupfer) lieber größeren Radius wählen, um Rissbildung zu vermeiden.
-
Zu kleine Radien führen zu Materialrissen oder ungenauen Winkeln.
-
Lochabstand zur Biegekante: mind. = 2 × Materialstärke (besser 3×), sonst kann das Loch ausreißen oder sich verformen.
-
Gleiches gilt für Schlitze oder Ausbrüche.
Unsere Stärken
- Präzises CNC-Abkanten auf modernen AMADA-Maschinen
- Intelligente Programmierung für Wiederholbarkeit & Serienfertigung
- Fachkundige Beratung bei Funktion, Form und Fertigungsoptimierung
- Perfekte Ergänzung zum Laserschneiden & Baugruppenservice
- Anfertigung von Sonderwerkzeugen schnell & effizient im Haus
Onlinekalkulator
Gehen Sie direkt zu unserem Onlinekalkulator und sichern Sie sich in wenigen Schritten Ihr individuelles Angebot – schnell, bequem und unkompliziert.
Beispiele aus unserer Fertigung

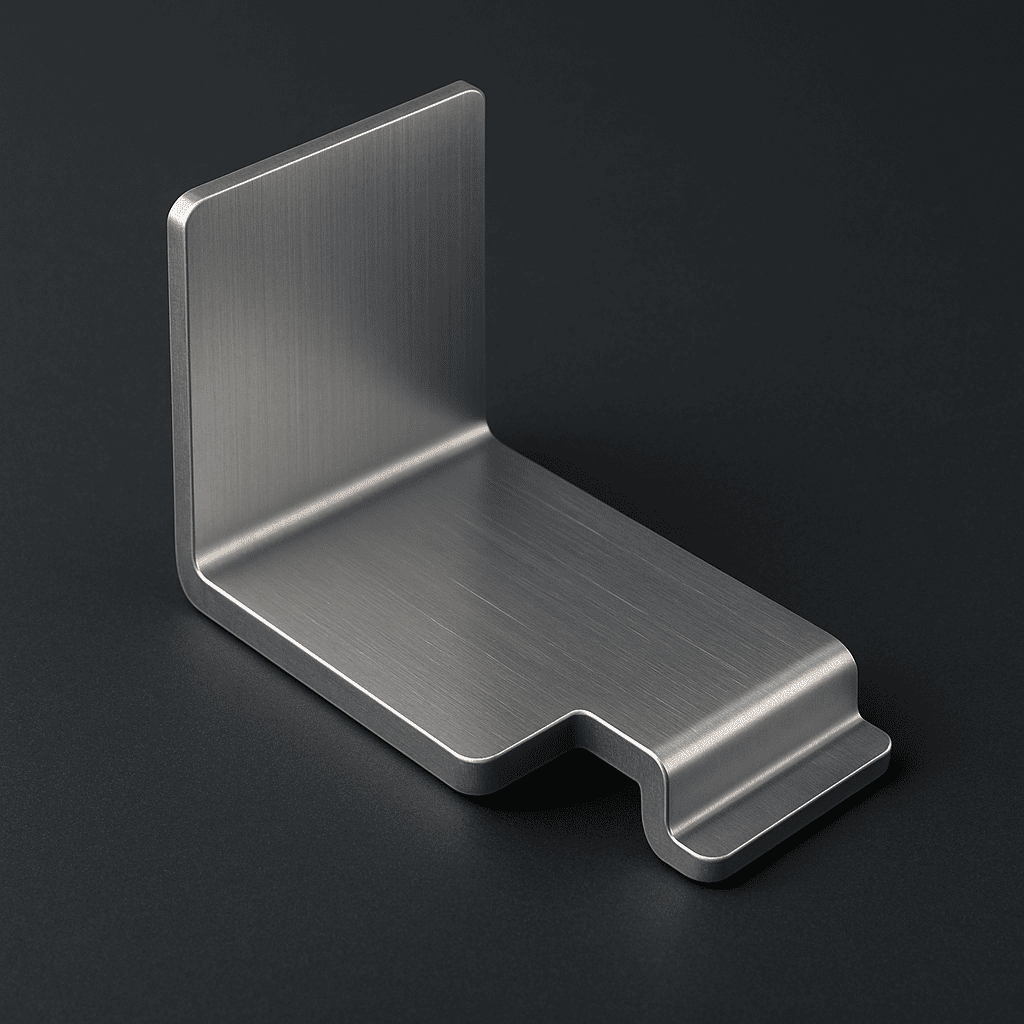

Kantbauteil

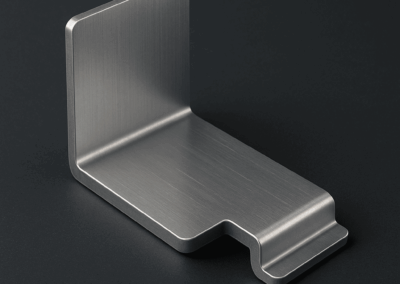

Kantteil
